 E!Kit-BF533
概略仕様

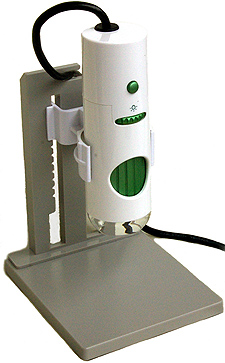

USB接続デジタル・マイクロスコープ
最大200倍SXGAサイズでキャプチャ可能なUSB汎用マイクロスコープ
| センサ |
130万画素 1/4 インチCMOSイメージセンサ |
| 出力解像度 |
1280×1024pixel (SXGA) 静止画
640×512pixel (VGA) at 30fps 静止画対応 |
| 倍率 |
10倍〜200倍 |
| 制御 |
Auto Gain Control, Auto White Balance |
| 出力フォーマット |
JPEG、AVI |
| 入出力 IF |
USB 2.0 (USB Video Class対応） |
| 対応OS |
Windows XP SP2以降
（Windows標準ドライバ 64bit対応済） |
| 付属品 |
手動設定スタンド、操作マニュアル、
インストールCD（画像キャプチャ・ツール） |
新販売 \12,600（税込み）
* 卸売販売や業務等で複数台数ご利用の方は割引制度がありますので、ご相談ください。
|
組込み用カメラ・モジュール 近赤外タイプ 新発売
（E-Kit-CAM イーキット・カム）
 E!Kit-CAM-TTL
可視光タイプ \9,870（単体、税込）
近赤外タイプ \16,800（単体、税込）
e-kit.jp にて1個から発売中
| 130万画素CMOSセンサ採用の高精細で、応用範囲が広いボード型のカメラ・モジュールです。量産供給やカスタム対応も可能なので、ロボットや組み込み用途に最適です。
インターフェース誌
に記事掲載。
|
概略仕様
| センサ |
130万画素 1/4 インチCMOSイメージセンサ |
| 出力解像度 |
1280×1024pixel (SXGA) at 15fps
640×512pixel (VGA) at 30fps |
| 出力フォーマット |
8bit ITU-R.656(4:2:2 YCbCr)、565RGB、555RGB、444RGB |
| 入出力電圧 |
+3.3V (E!Kit-CAM-TTLとして) |
| 電源 |
+3.3V±5%, max 0.4A (E!Kit-CAM-TTLとして) |
| 対応機器 |
CQ出版社製「組み込みシステム開発評価キット」
サンプル回路付属
各種マイコンボード対応情報公開予定
（NDA締結後にデータシート公開） |
| 光学フィルタ |
可視光タイプ：センサ表面に赤外線領域をカットする光学フィルタを塗布済
近赤外タイプ：センサは光学フィルタを塗布しない特注品を使用
レンズの内側に850nm前後100nmを透過するパススルーフィルタを内蔵
|
| 大きさ |
40mm×50mm |
 E!Kit-CAM-USB
小型ながら130万画素、自動ホワイトバランス、ブライトネス調整機能付ファームウェアで、5cmから無限大までの商店距離（マニュアル調整時）をカバーして、レンズの個別開発注文にも対応しているので、業務アプリケーション分野に最適です。UVC対応のためWindowsとLinuxではデバイスドライバ開発は不要です。
\8,400（単体、税込） e-kit.jp にて1個から発売中
概略仕様
| センサ |
130万画素 1/4 インチCMOSイメージセンサ |
| 出力解像度 |
1280×1024pixel (SXGA) at 15fps
640×512pixel (VGA) at 30fps |
| 出力フォーマット |
RGB24、YUY2、UYVY |
| 入出力 IF |
USB 2.0 (USB Video Class対応） またはUSB1.1
Windows VistaにおいてUSB1.1動作検証済 |
| 対応OS |
Windows 2000 SP4, Windows XP SP1, （ドライバ添付）
Windows XP SP2以降（Windows標準ドライバ 64bit対応済）
Linux（Linux-uvcにて動作確認済： Fedora7以降, CentOS5, Debian etch, カーネル2.6.18以降） |
| 大きさ |
22mm×26mm × 8mm (基板部分) |
* OEM向け供給やカスタム対応します。赤外線透過フィルタ、広角カスタム・レンズ供給、高倍率ズーム機能の開発・出荷実績があります。詳細はe-kit@devdrv.co.jpまでお問い合わせ下さい。
|
| 弊社では、各種組み込みボードのハードウェア設計から、カーネルやルートファイルシステムの移植、デバイスドライバを全て一社で受託開発できる専門技術者集団です。
組込みボードの開発とOEM供給を始め、Windows CEや組み込みLinuxをはじめとする各種組み込みボードの設計、開発からサポートまでの受託実績があり、組み込みシステムの開発に必要な作業をはじめ、専門技術者向けの教育もご提供しています。
E!Kit-BF533組込みボードの情報はこちらへ
|
以下のような受託開発業務は、全部でも、一部でも、お引き受けすることが可能です。詳細はご相談ください。
- 全体システム設計
- 筐体設計と試作
- FPGA回路設計、シミュレーション
- 最適な部品の選択と回路設計、試作、量産
- EMI対策、環境試験、鉛フリー対応
- ブートローダの開発と移植
- Linuxカーネルの移植と組込み向けのカスタマイズ
- 各種デバイスドライバの開発
- 適用目的に合わせたルート・ファイルシステムの作成
- ネットワーク・アプリケーションの開発
- 画像処理アプリケーションの開発
- データベースアプリケーションの開発
- 性能評価とシステムのチューニング
- 運用マニュアルの作成
- 組み込み専門技術者向けの教育
|
